Introducción.

    El presente articulo tratará de explicar como se instala un entorno de simulación de circuitos electrónicos mediante el uso de Spice en sus versiones de software libre, y de GEDA para la creación del archivo netlist.  Easy_spice es para hacer los distintos análisis de spice mediante una amigable interface gráfica, ya que de otra forma habría que agregar los análisis a mano en el archivo netlist.

    El propósito de este documento es dar a conocer una forma de poder diseñar un circuito (con gschem de GEDA), simular su funcionamiento (con spice) y poder hacer el circuito impreso PCB (con PCB dentro de GEDA), osea que tenemos todas las herramientas para transformar una idea en un circuito impreso.  Los temas que abordo son el manejo de GEDA para la simulación, debido a que no halle ninguna información al respecto, y para el PCB hay una muy buena guía en este site.

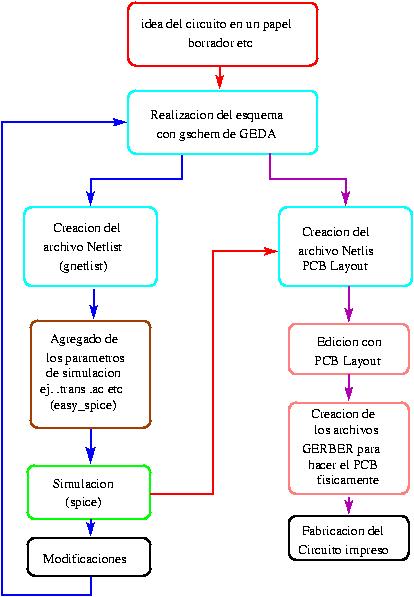

Como primer paso vamos a dar un diagrama de flujo de como se procede en el desarrollo de un circuito impreso.

El diagrama comienza con la idea de lo que vamos a hacer, lo primero es traducirla en un esquema, por medio de GEDA gschem, una vez terminado se prosigue con la simulación, si no es satisfactoria se modifica el esquema hasta que lo sea.

    Una vez obtenido el resultado buscado procedemos a realizar el dibujo del impreso con el programa PCB.

    Nótese que el color de los recuadros nos dice que se trata de un paquete de software independiente.
